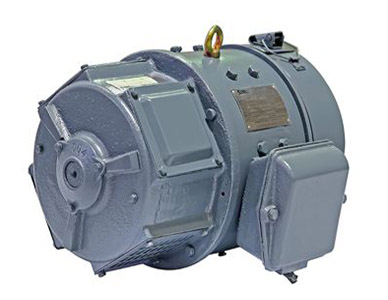

一、Z2系列小型直流電機概述

    1.Z2系列小型直流電機為中華人民共和國機械工業部JB1104-68部頒標準所規定的標準系列小型直流電機。

    2.Z2系列小型直流電機共分11個機座號，每個機座號有兩種鐵心長度，制造有直流電動機、直流發電機、直流調壓發電機三種，適用于一般正常的工作環境。電動機作一般傳動用，發電機作為一般直流電源用，調壓發電機作蓄電池組充電用。

    3.勵磁方式：電動機為帶有少量穩定繞組的并激或他激勵磁。

    發電機為復激或他激勵磁（額定電壓為230伏的發電機），調壓發電機為并激勵磁（不帶串激繞組）。

    電機的他激勵磁電壓制成有110伏或220伏二種。

    電動機額定電壓110伏的僅有他勵電壓110伏一種。

    4.Z2系列電機根據使用要求可制成濕熱地區使用的具有防潮、防霉、防鹽霧性能的濕熱帶型（TH）直流電機。

    5.型號含義：Z表示“直”流，2表示第二次全國定型設計，橫線后數字表示機座號與鐵心長短，例如Z2-11前一個1代表1號機座，后一個1代表短鐵心，而Z2-112中11代表11號機座，2代表長鐵心。

     二、Z2系列小型直流電機結構型式

    1.直流發電機或直流調壓發電機僅制造臥式，機座帶底腳的一種。

2.直流電動機可制成下表所示的結構型式。

    三、Z2系列小型直流電機傳動方式

    1.電動機可用三角皮帶、正齒輪或彈性聯軸器進行傳動，不使電機軸承受軸向推力。

    2.電動機可在正轉或逆轉情況下正常工作。

    四、Z2系列發電機及調壓發電機

    1.Z2系列發電機及調壓發電機的旋轉方向自換向器端看去為順時針方向，根據使用要求亦可制成逆時針方向旋轉的發電機或調壓發電機。

    2.Z2系列發電機及調壓發電機根據訂貨要求可制成與Y系列三相異步電動機配套成的發電機組成套供應。

    3.調壓發電機的額定功率為平均電壓（對110/160伏的為135伏，對220/320伏的為270伏）時的功率，當電壓高于平均電壓時其輸出功率不大于額定功率，當電壓低于平均電壓時其輸出電流不大于額定電流。

    五、訂貨須知

    訂貨時須注明電機的型號及具體規格（包括勵磁方式、旋轉方向、出線盒位置、是否雙軸伸、結構型式等），例如Z2-62 13千瓦220伏1500轉/分他激電動機，他勵電壓220伏，臥式機座帶底腳，端蓋有凸緣。

    配套的異步電動機、變阻器等附件，電刷、刷握等備件的供應，或有特殊要求（如供濕熱帶地區使用）和須外文說明文件者應在訂貨合同中注明。
